专利详情
| 专利名称 | 户外逆变器功率模块散热器 | ||
| 申请号 | 2021223969848 | 申请日期 | 2021-09-30 |
| 公布/公告号 | CN216721187U | 公布/公告日期 | 2022-06-10 |
| 发明人 | 宋晶婷,郑志康,葛亭 | 专利申请人 | 张婉 |
| 专利代理人 | 合肥市阳德热能系统有限公司 | 专利代理机构 | 合肥中悟知识产权代理事务所(普通合伙) |
| 专利类型 | 实用新型 | 主分类号 | H02M7/00(2006.01);H05K5/02(2006.01);H05K7/20(2006. |
| 住所 | 安徽省合肥市经济技术开发区青鸾路26号合肥日上电器股份有限公司3#厂房 | ||
| 法律状态 | 2022-06-10 实用新型专利权授予 | ||
| 摘要 | 本实用新型公开了户外逆变器功率模块散热器，包括功率模块本体，所述功率模块本体上端面的中间设置有微型循环泵，所述功率模块本体的外表面设置有多个固定板，所述固定板靠近功率模块本体的一面设置有双面胶，所述固定板另一侧面靠近上边沿的位置固定安装有两个限位卡块，所述固定板的上方设置有调节板，所述调节板的顶端固定安装有限位套管，所述调节板靠近固定板一侧面均匀设置有多个限位卡槽，所述限位卡块的外表面卡在限位卡槽的内壁中，所述固定板与限位卡块为一体成型结构。本实用新型通过设置有调节板和固定板便于调整限位套管的位置和高度，从而适应不同型号的功率模块本体，通过设置有散热软管，可以适应不同的外表面，从而加速散热。 | ||

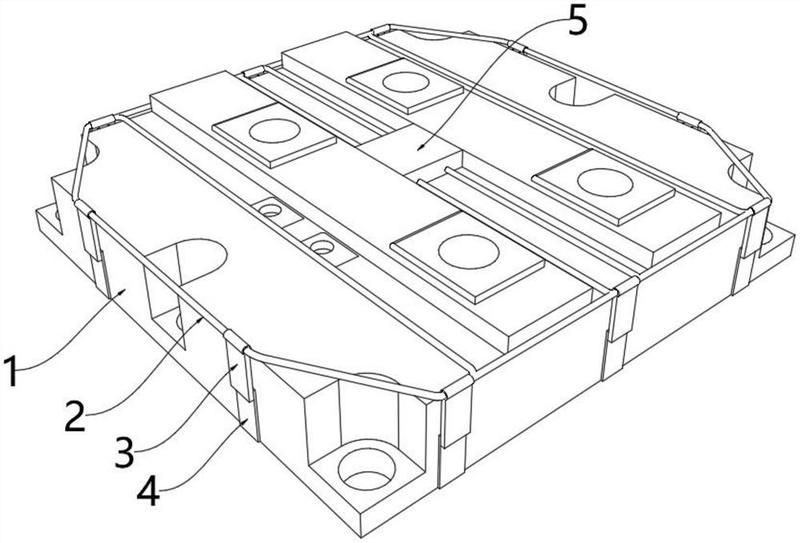

| 摘要附图 |  |
||
